Второй пример применения вихревых оребренных труб (решение проблемы нехватки места для установки SCR при сверхнизких выбросах)
2026-06-03
Эксплуатирующая организация: Теплоэлектроцентраль ООО «XXXX» (котёл №7)
Модель котла: TG-130/11,5-M
Описание котла: данный циркуляционный кипящий слой спроектирован и изготовлен Акционерным обществом котельного оборудования «Тайюань». Котёл рассчитан на высокие температуру и давление, имеет горизонтально расположенный один барабан, единственную топочную камеру, естественную циркуляцию, полностью подвесную конструкцию и π-образную компоновку на стальной раме.
Модернизируемая поверхность нагрева: Экономайзер (размещён в хвостовом дымоходе котла)
Описание проблем старого экономайзера:
В связи с ужесточением экологических нормативов для достижения концентрации оксидов азота в отходящих газах менее 50 мг/м³ потребовалась модернизация системы денитрификации по схеме SNCR+SCR. При этом в хвостовом дымоходе старого котла не было предусмотрено свободное пространство для установки реактора SCR.
Ход модернизации:

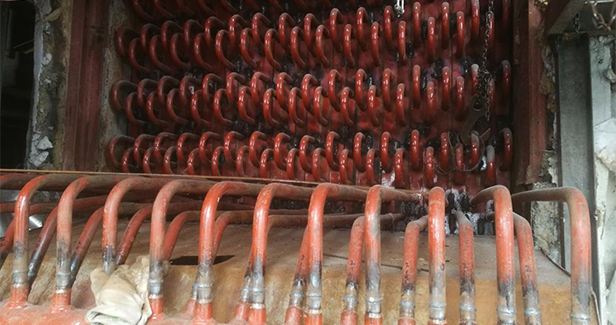

Благодаря высокой теплопроводности, износостойкости и устойчивости к загрязнению золой вихревых оребренных труб трёхступенчатый экономайзер с гладкими трубами был перепроектирован в двухступенчатый экономайзер на основе вихревых оребренных труб. Высота экономайзера сократилась с 4650 мм до 2550 мм, объём уменьшился примерно на 45,1 %. Также было высвобождено пространство, ранее предназначенное для ремонта верхнего и нижнего участков старого экономайзера. Общее свободное место для установки установки денитрификации SCR составило 3375 мм. В результате удалось добиться сверхнизких выбросов оксидов азота непосредственно в хвостовом дымоходе без сооружения дополнительного обходного дымохода для денитрификации. Монтаж был завершён в августе 2021 года, оборудование эксплуатируется более четырёх лет и работает стабильно.
