Пример применения гравитационных вакуумных труб
2026-06-03
Эксплуатирующая организация: Электростанция ООО «XXXX» (два новых пылеугольных энергоблока по 1000 МВт каждый)
Модель котла: DG3270/29,3/605/622-M3
Описание котла：Котлы двух новых пылеугольных энергоблоков мощностью 1000 МВт электростанции «XXXX» – высокоэффективные сверхсверхкритические котлы с одноступенчатым промежуточным перегревом, спроектированные и изготовленные Группой котлов «Дунфан». Котёл имеет единственную топочную камеру, сбалансированную вентиляцию, твёрдый шлакоудаление, полностью стальную раму и полностью подвесную π-образную конструкцию.
Поставляемая поверхность нагрева: Газовый холодильник / низкотемпературный экономайзер
Проектные решения：

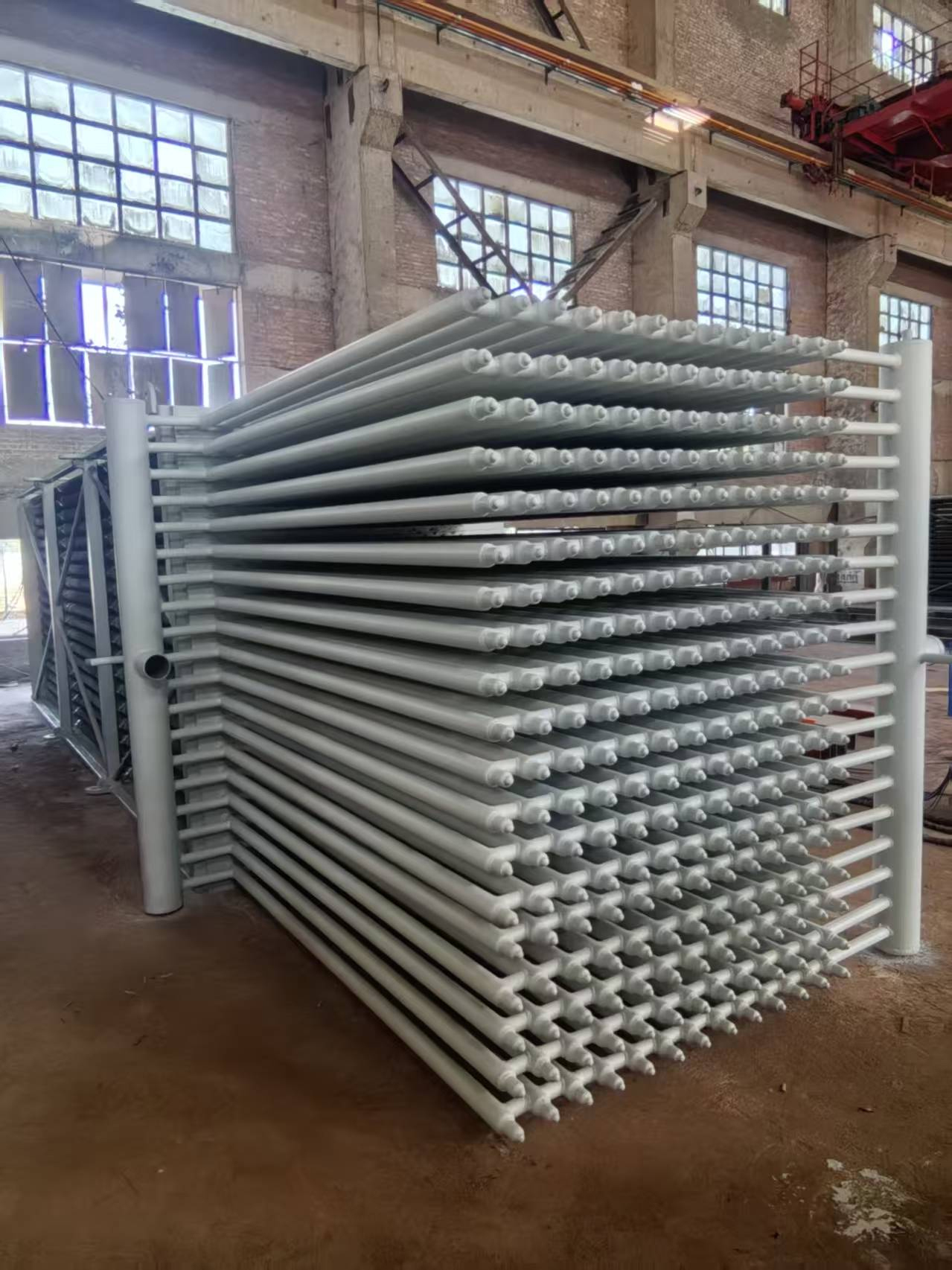

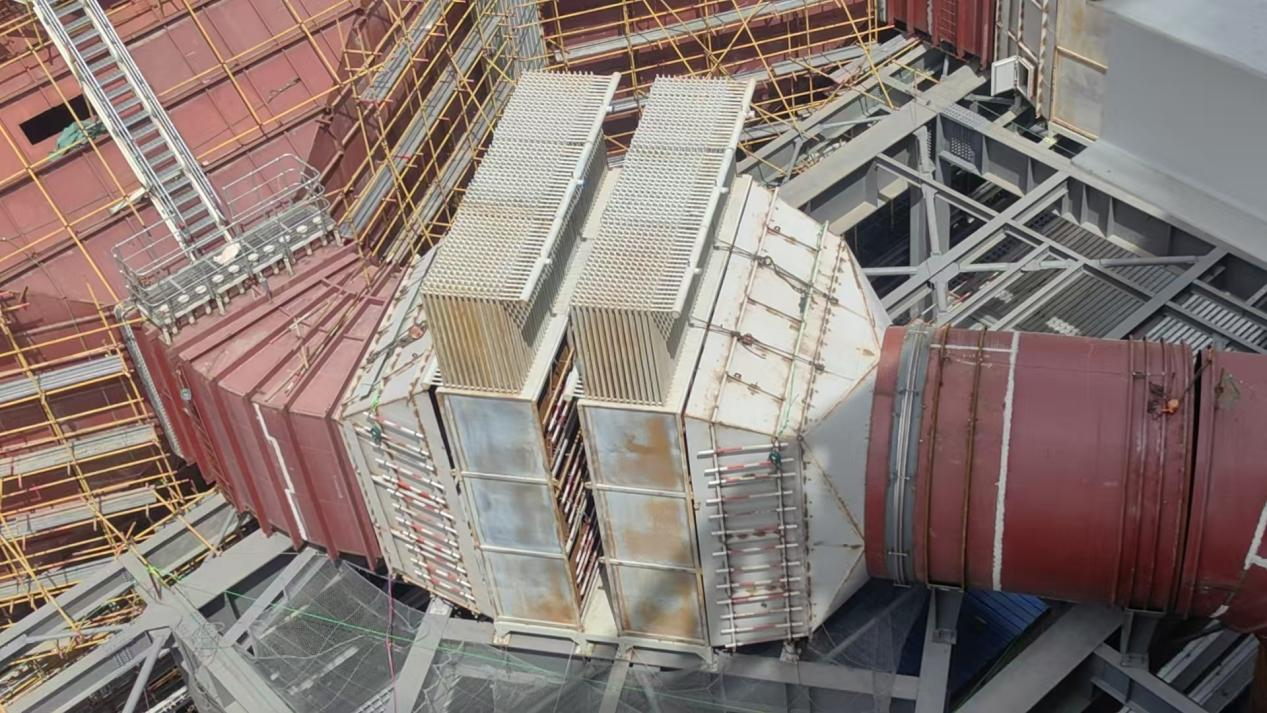

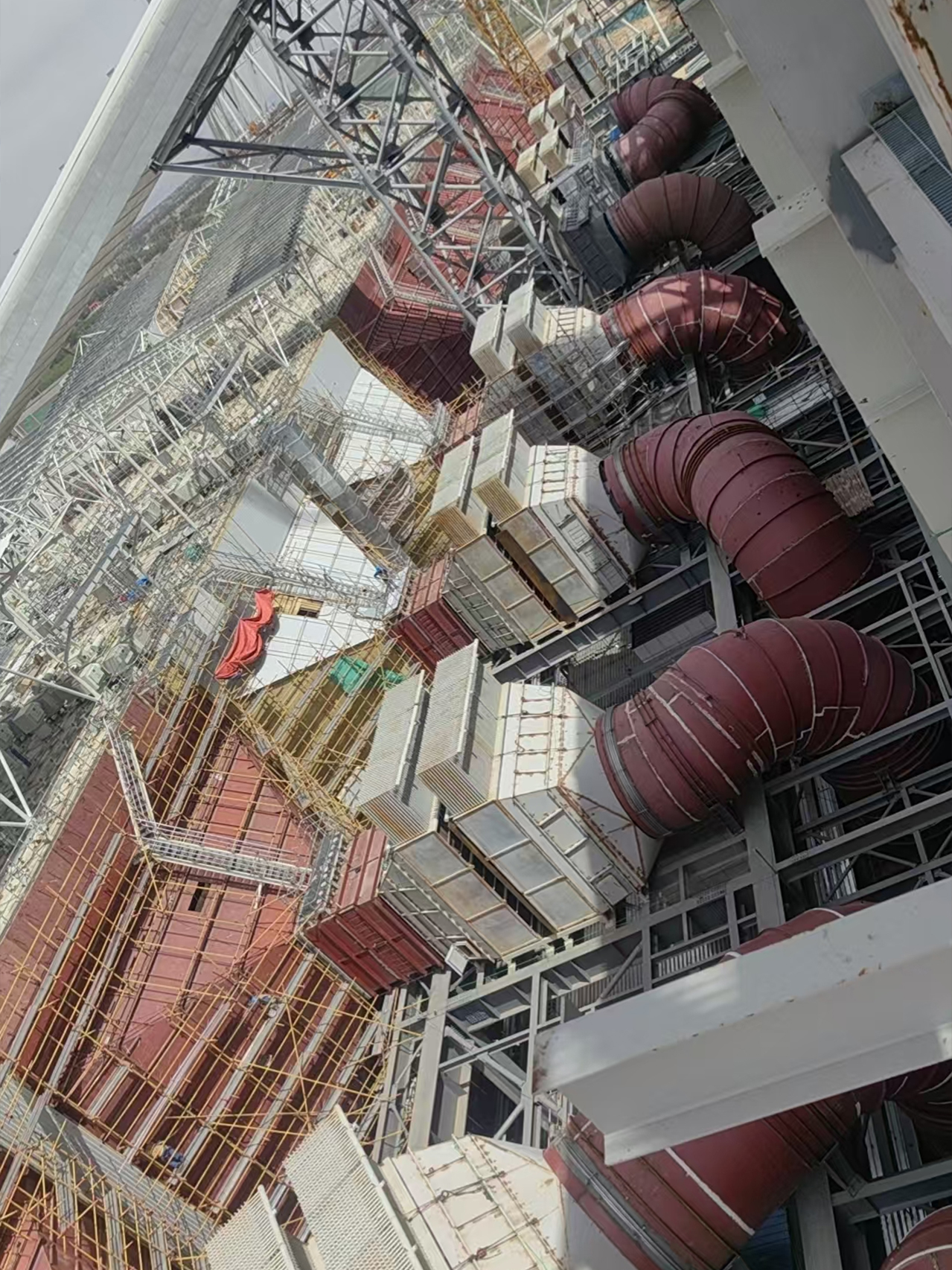

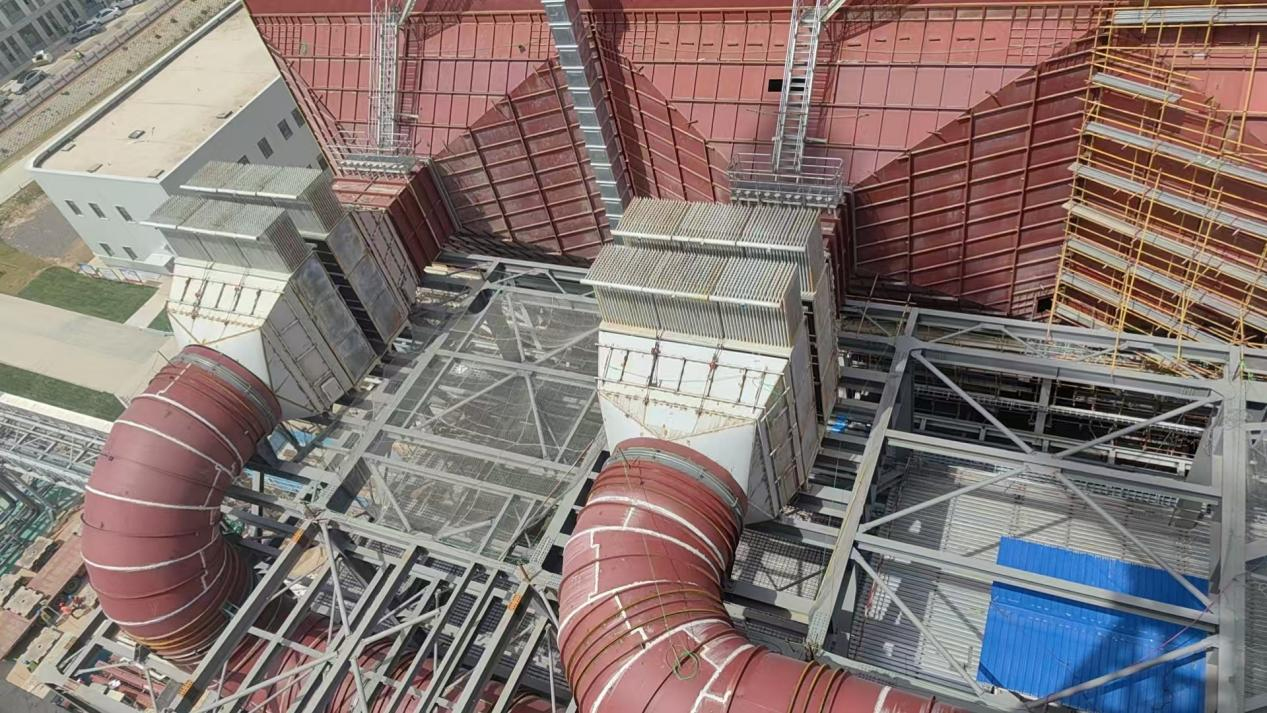

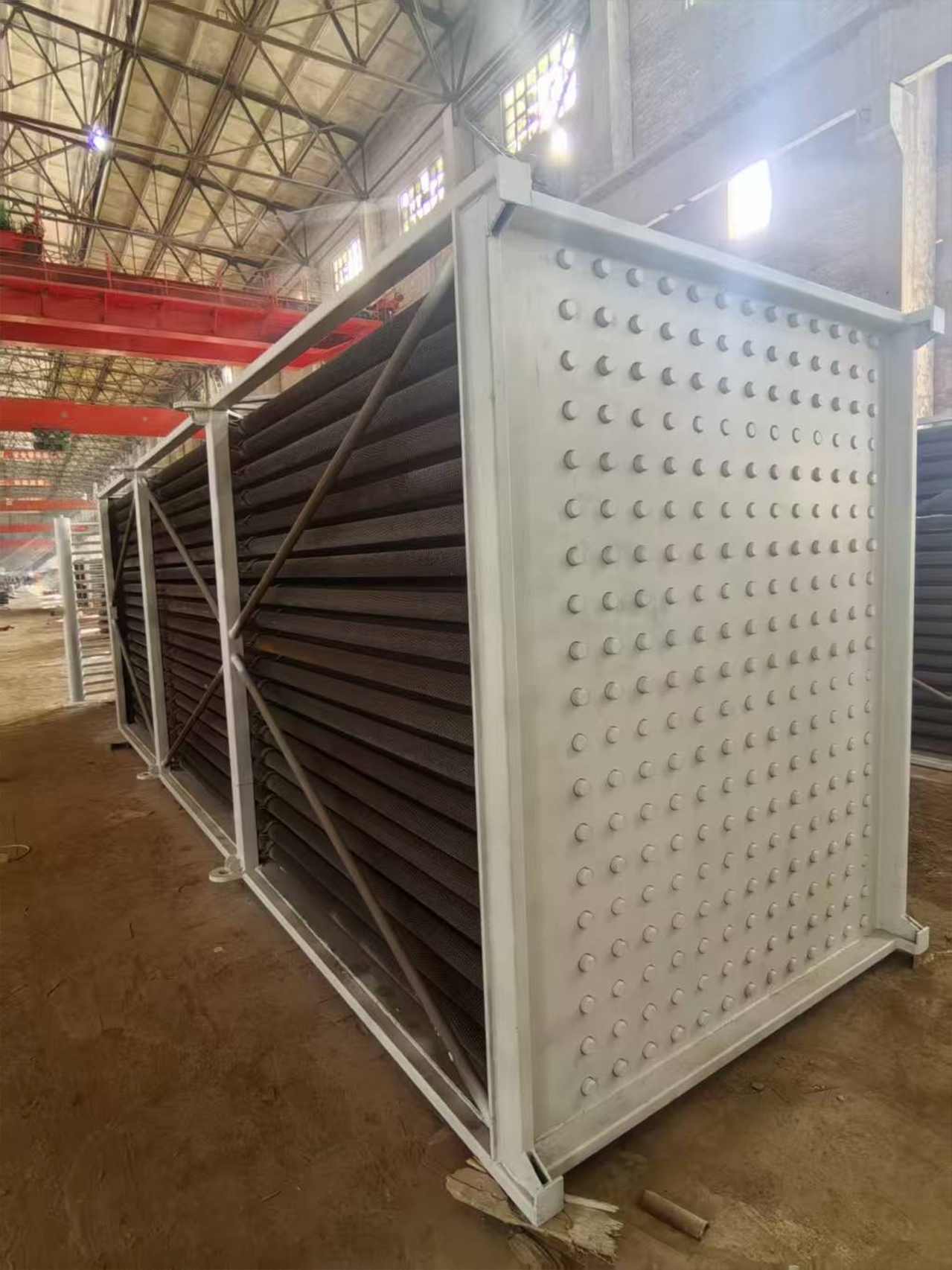

Для утилизации тепла отходящих дымовых газов в проекте предусмотрен низкотемпературный экономайзер на вакуумных тепловых трубах, размещённый в горизонтальном дымоходе перед пылеуловителем. Каждый энергоблок разделён на шесть дымоходов, каждый дымоход оснащён шестью модулями теплообмена на вакуумных тепловых трубах. Общее количество теплообменных модулей на один энергоблок – 36 штук.

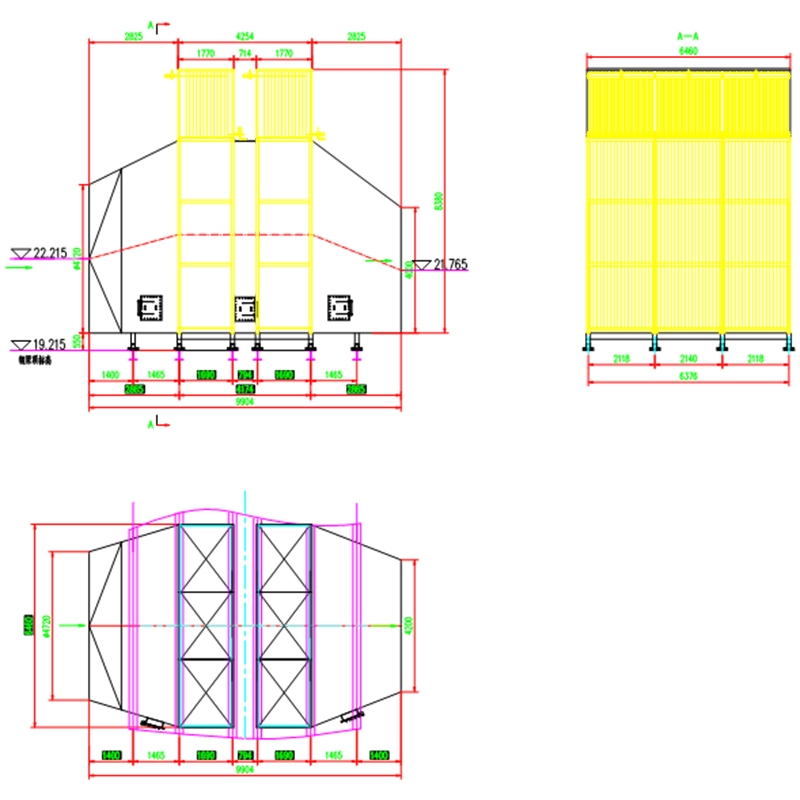

Схема компоновки газового холодильника
